Hunyuan-OCR推理详解

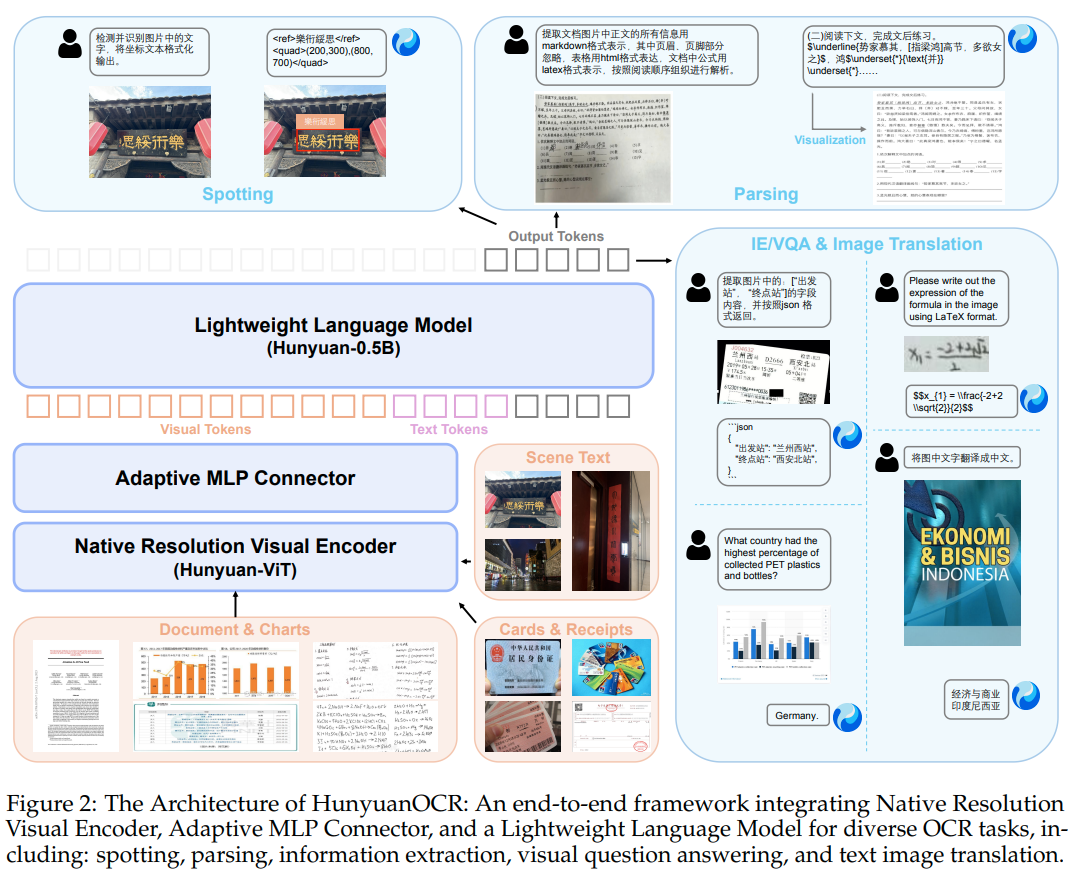

模型结构图

图片地址：HunyuanOCR Technical Report

输入数据

{
    "model": "hunyuan-ocr",
        "messages": [
            {
                "role": "user",
                "content": [
                    {
                        "type": "image",
                        "image_url":
                        {
                            "url": "https://images.liqucn.com/img/h02/h48/img_localize_2ec0a3d765e45582d4e06844969abb4a_480x854.png"
                        }
                    },
                    {
                        "type": "text",
                        "text": "检测并识别图片中的文字，将文本坐标格式化输出。"
                    }
                ]
            }
        ],
    "stream": false
}

preprocess

chat_template

• 参考视频：【rust本地化部署Qwen3-chat_template】https://www.bilibili.com/video/BV1xza1zKEEB/

tokenize

• 参考视频：【理解语言模型的分词-BPE算法】https://www.bilibili.com/video/BV1X882zVEUZ/

image preprocess

• Qwen2.5VL数据处理介绍：
  • 参考博客： https://mp.weixin.qq.com/s/aEswVZN6wZqHmygh2Fcm-Q
  • 参考视频：【qwen2.5vl数据处理】 https://www.bilibili.com/video/BV1qcp1zfE7M/
• 图片提取并加载
• smart_resize: 将图片宽高resize成与原宽高最接近的32的倍数
  • 为什么是32：
    • 图像分块时，设置的块大小为16，
    • 图像的相邻块会有融合操作，merge大小是2
    • 32的倍数是为了保证上诉两个操作能正常进行
• 通道处理成rgb
• 维度（h, w, c）-> （c, h, w）
• 像素数据：（0-255的u8）-> （0，1的float/bfloat）
• normalize: 减去均值，再除以方差
• 维度 (c, h, w) => (1, c, h, w)
• 时间维度=1

• reshape:(1, channel, h / patch_size / merge_size, merge_size, patch_size, w / patch_size / merge_size, merge_size, patch_size)

• permute: (1, h / patch_size / merge_size, merge_size, w / patch_size / merge_size, merge_size, channel, patch_size, patch_size)
• reshape: (h / patch_size * w / patch_size, channel * patch_size * patch_size)
• 网格数据:
  • grid_h = h / patch_size
  • grid_w = w/ patch_size

token处理

• 将text中image_token重复num_vision_token次
  • num_vision_token = (h / patch_size / merge_size) * (w / patch_size / merge_size + 1) + 2
  • 后续图像处理会添加一些特殊的token嵌入
  • 后续将使用真实的vision token embedding数据替换掉image_token的嵌入向量，
• 得到images_seq_mask

XD-RoPE位置id生成

• XD-RoPE: position_ids: (4, seq_len)
  • 第一行, 按整体序列生成： arange(0..seq_len)
  • 第二行，根据图像patch_h索引生成： (0(patch_w + 1), 1(patch_w + 1)..(patch_h-1)*(patch_w + 1))
  • 第三行，根据图像patch_w索引生成： (0..patch_w+1) * patch_h
  • 第四行，全0代替

Hunyuan-Vit

PatchEmbed

1. conv2d
   • kernel_size: patch_size
   • stride: patch_size
   • out_channel: hidden_size=1152
   • (h / patch_size * w / patch_size, channel * patch_size, patch_size)
   • -> (h / patch_size * w / patch_size, channel, patch_size, patch_size)
   • -> (h / patch_size * w / patch_size, out_c)
2. patch_pos_embed: (1, 138, 138, hidden_size)
   • 双线性插值->(1, grid_h, grid_w, hidden_size) * output: 第一部分输出加上第二部分的pos_embed

VisionLayers

PatchMerger: Adaptive MLP Connector

1. before_rms
2. proj
   • conv2d:
     • kernel_size: merge_size
     • stride_size: merge_size
     • in_c: hidden_size
     • out_c: hidden_size*2
   • gelu
   • conv2d:
     • kernel_size: 1
     • in_c: hidden_size*2
     • out_c: hidden_size*4
3. cat image_newline:(hidden_size*4)
4. mlp
   • in_c: hidden_size*4
   • out_c: text_hidden_size: 1024
5. cat image_begin and image_end
6. after_rms

Hunyuan 0.5B

• q/k norm,在q/k应用了旋转位置编码之后做的
• XD-RoPE
  • 只有第一层的attention才使用
  • position_ids: (4, seq_len)
  • -> (4, seq_len, head_dim)
  • -> (seq_len, 4, head_dim)
  • 128 / 4 -> 32
  • -> 4*(seq_len, 4, 32)
  • 4*(seq_len, 1, 32)
  • -> (seq_len, 128)

rust推理代码

https://github.com/jhqxxx/aha/tree/main/src/models/hunyuan_ocr
